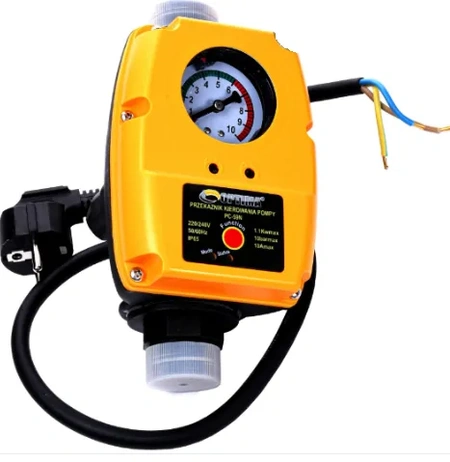

Електронне реле тиску Optima PC59 P (з регулюванням тиску)

Електронне реле тиску optima pc59 p (з регулюванням тиску)

Застосування і принцип дії

Електронний пристрій PC-59 N призначений для автоматичного керування роботою насоса і захисту його від «сухого ходу»

Принцип роботи:

Можливі два режими роботи:

Режим 1: (індикатор «Mode» почне світитися зеленим світлом):

- можна вручну виставити тиск включення (зелений прапорець на шкалі) і тиск вимикання (червоний прапорець)

При досягненні верхнього значення встановленого тиску насос зупиниться через 3 секунди Індикатор «Status» при цьому згасне Кран при цьому в закритому стані

Режим 2: (індикатор «Mode» горить червоним світлом):

- вимикання відбувається за відсутності протоку води через пристрій приблизно через 8 секунд, індикатор «Status» при цьому гасне.

Установка максимального значення тиску вимикання відбувається шляхом обертання гвинта на лицьовій панелі пристрою (червоний прапорець)

Функція захисту від частого спрацьовування «Старт-Стоп»

Якщо інтервал між включенням-виключенням насоса становить менше 15 секунд, то після 30-го циклу в такому режимі починає блимати індикатор «Mode», насос вимикається.

Перезапуск відбувається через 30 хвилин. Ця функція служить для захисту насоса від перегріву

Технічні дані

Електричні характеристики - 230 В (відхилення - 10%)

Частота 50/60 Гц

Максимальна сила струму - 10A

Діапазон пускового тиску: 0 - 6бар

Діапазон тиску відключення: 2 - 10бар

Максимальна температура води - 60 º С

Максимальний робочий тиск - 10 бар

Клас захисту - IP 65

Максимальний проток води - 80 л / хв

Розмір для підключення - 1 "
