Как правильно подобрать циркуляционный насос

Циркуляционный насос - это устройство, которое принудительно перекачивает горячую воду по системе отопления, обеспечивая равномерный обогрев всех помещений. Его выбор зависит от параметров системы: длины трубопроводов, типа радиаторов, способа регулирования и мощности источника тепла. От правильного выбора насоса зависит эффективность обогрева, экономия электроэнергии и долговечность оборудования

В этой статье объясняем, как правильно подобрать циркуляционный насос для частного дома или квартиры, чтобы он работал бесшумно, экономно и без перегрузок.



Пошаговая инструкция как выбрать циркуляционный насос и формулы определения показателей

 Чтобы избежать проблем и подбирать насос не "на глаз", используют формулы, которые позволяют точно рассчитать:

• сколько тепла требует ваш дом (тепловая нагрузка),
• какой объем теплоносителя должен прокачивать насос,
• и какое давление (напор) он должен создать для стабильной циркуляции.



✓ Шаг 1. Определить тепловую нагрузку системы (P)

Это количество тепла, которое система должна подать для обогрева дома. Оценивается по простой формуле:





P ≈ 0,1-0,15 кВт × м² жилой площади (при средней теплоизоляции)





0,1 - для хорошо утепленного дома
0,12 - для средней теплоизоляции
0,15 - для старых, плохо утепленных зданий

Пример:
Для дома 120 м² с нормальной теплоизоляцией:

P = 0,12 × 120 = 14,4 кВт



✓ Шаг 2. Рассчитайте расход теплоносителя (Q)

Это объем воды, который должен прокачать насос за один час, чтобы передать нужное количество тепла.

Формула:



Q = (P × 860) / (ΔT × 1000)



P - тепловая нагрузка (кВт)
ΔT - разница температур между подачей и обраткой (стандарт - 20 °C)
860 - коэффициент перехода из кВт в ккал

Число 860 в формуле - это коэффициент, который используется для перевода киловатт (кВт) в килокалории (ккал) в час, а именно: 1 кВт = 860 ккал/час

Пример:
Q = (14,4 × 860) / (20 × 1000) ≈ 0,62 м³/ч
или 620 л/час



✓ Шаг 3. Определите необходимый напор (H)



Напор - это давление, которое насос должен создать, чтобы теплоноситель беспрепятственно двигался по системе. Он зависит от гидравлического сопротивления трубопроводов, арматуры (краны, клапаны, фитинги), поворотов, а также перепада высоты между котлом и самой высокой точкой системы.

Базовая формула для вычисления гидравлического сопротивления:



H = (R × L) / 10000





R - гидравлическое сопротивление труб (обычно 30-40 Па/м для металлопластика)
L - общая длина подающего и обратного трубопровода (м)

Пример:
R = 35 Па/м,
L = 50 м (25 м подача + 25 м обратка),
H = (35 × 50) / 10000 = 0,175 м

Даже в закрытой системе, где жидкость движется по кругу, насос должен создать начальное давление, чтобы "продавить" теплоноситель через вертикальные участки

Учет перепада высоты (статический напор):

Ориентиры для перепада:

• • 1 этаж - добавьте ≈ 1,0-1,5 м
  • 2 этажа - добавьте ≈ 2,5-3 м

• Котел в подвале - добавляем еще ≈ 0,5 м


Пример:

• Котел в подвале
• Дом в 2 этажа
• Перепад высоты ≈ 2,5 м + 0,5 м = 3 м

Итоговый расчет напора насоса:



H общий = H1+H2 = 0,175 + 3 = 3,175 м





Это и есть минимальный напор, который должен обеспечивать насос при вашем рассчитанном расходе теплоносителя (Q).



✓ Шаг 4. Найдите насос с соответствующей характеристикой Q-H



После расчета расхода теплоносителя (Q) и необходимого напора (H), наступает ключевой этап - проверить, соответствует ли насос этим параметрам. Для этого используют рабочую характеристику насоса, или так называемую кривую Q-H.

Этот график показывает, как меняется давление (напор) при разном расходе. Каждая модель имеет свой график, и он указан в техническом паспорте или на сайте производителя.

Ваши рассчитанные значения должны попасть в рабочую зону этой кривой, желательно в ее середину, а не на самый край. Это гарантирует стабильную работу насоса, без перегрузок и лишнего шума.

Если точка попадает в "мертвую зону" (на границе или вне графика) - насос будет либо недостаточно мощным, либо неэкономичным.

Если вы не знакомы с этими графиками, советуем сначала разобраться, как читать характеристику насоса по графику Q-H - это значительно облегчит выбор.

Для нашего примера (0,6 м³/ч при 2,7 м напора) подойдут такие модели:

• Насос циркуляционный AQUATICA 774112 25/40 180мм (Код товара - 01857)


• Насос циркуляционный энергосберегающий Optima PRIME UPMH 25-40AUTO 130мм + гайки (Код товара - 23222)


• DAB VA 55/130 (код товара - 05819)



✓ Шаг 5. Выберите тип управления: ручное или автоматическое



• Ручное управление: классические трехступенчатые насосы с переключателем скорости. Простой выбор, но требует контроля.

• Автоматическое управление (например, AutoAdapt): насос сам регулирует мощность циркуляционного насоса в зависимости от потребностей системы. Дает экономию до 50% электроэнергии и работает стабильно в переменных условиях.



Какие параметры смотреть в техпаспорте насоса

Чтобы циркуляционный насос служил долго и безотказно, недостаточно лишь знать его название или типоразмер. Важно внимательно изучить технический паспорт, где указаны реальные возможности устройства, условия эксплуатации и ограничения. Эти параметры помогут вам проверить, подходит ли насос именно к вашей системе, избежать ошибок при монтаже и предотвратить преждевременный износ. Ниже - ключевые характеристики, на которые следует обращать внимание


Параметр	Что означает	Что выбирать
Q (м³/ч)	Производительность Показывает, сколько теплоносителя насос может прокачать за час. Измеряется в м³/ч или л/ч	В соответствии с расчетом (0,6-1,5) Сопоставьте это значение с рассчитанным вами расходом из Шага 2
H (м)	Максимальный напор Это максимальное давление (в метрах водяного столба), которое может создать насос.	0,4-0,6 м для большинства домов Сравнивайте с вычисленным напором (Шаг 3), но не выбирайте модель, которая "едва-едва дотягивает" - лучше иметь запас 20-30%.
График Q-H (характеристика насоса)	Кривая Показывает зависимость между расходом и напором. Ищите на графике свою рабочую точку.	Если вы не знаете, как читать этот график - вот объяснение
Мощность (Вт)	Потребление электроэнергии	Чем ниже - тем экономнее
Тип управления	Как насос регулирует свою мощность и скорость вращения во время работы	Механическое (3 скорости) - классическое переключение, простое и надежное. Автоматическое (AutoAdapt) - насос сам меняет мощность в соответствии с потребностями системы. Пропорциональное или постоянное давление/расход - применяется в сложных системах с термостатами.
Размеры  (монтажная длина, межосевое расстояние)	Ключевые геометрические параметры, от которых зависит, подойдет ли насос к существующему трубопроводу без переделки. Чаще всего - 130 мм или 180 мм, реже - другие	Должно совпадать с местом установки. Важно, чтобы насос подходил к вашему трубопроводу без переделки. Также проверяйте диаметр резьбовых соединений: 1", 1¼", 1½".
Класс энергоэффективности	Показывает сколько электроэнергии потребляет насос во время работы Чем выше - тем экономнее	Лучшие модели имеют класс A или А+ и потребляют 3-20 Вт в автоматическом режиме
Максимальная температура и давление максимальная температура и давление	Это предельные значения, при которых насос может работать без повреждений. Температура - это температура теплоносителя (воды или антифриза), а давление - внутреннее давление в системе.	Температура: минимум +90 °C, желательно до 110 °C, чтобы насос выдерживал условия отопления при пиковой нагрузке. Давление: не менее 6 бар для типовых систем Если у вас двухконтурный котел или многоэтажная система - ищите модели с выносливостью до 10 бар.
Тип теплоносителя	Некоторые насосы рассчитаны только на воду. Другие - совместимы с антифризами (пропиленгликоль, этиленгликоль), которые часто используют в дачных и автономных системах, чтобы жидкость не замерзла зимой	Если вы используете только воду - подойдет любой стандартный насос. Если в системе будет антифриз - убедитесь, что в техпаспорте указана совместимость с гликолесодержащими жидкостями (обычно до 30-50% гликоля)
Уровень шума	Определяет, насколько громко работает насос в процессе циркуляции. Измеряется в децибелах (дБ)	Если насос размещен в жилом помещении или рядом со спальней - выбирайте модели с шумом до 35-40 дБ. В подвале или техническом помещении допустимо до 45 дБ, но чем меньше - тем комфортнее

На что обратить внимание при выборе насоса дополнительно


1. Тип подключения (монтажные размеры)

Определяет, как насос присоединяется к трубам

• Резьбовое (1" или 1¼") - для бытовых систем (для дома). Насос прикручивается к трубам через накидные гайки
• Фланцевое - для промышленных систем. Монтаж через специальные плоские фланцы с болтами
• Монтажная длина (130 мм или 180 мм) - это расстояние между центрами входа и выхода насоса. Оно должно совпадать с расстоянием между трубами в вашей системе, иначе насос не станет без переделок


2 Скорость вращения / режимы

Определяют, как насос регулирует подачу теплоносителя.

• 3 фиксированные ступени - простое ручное управление, вы сами выбираете одну из трех скоростей (низкая / средняя / высокая). Подходит для простых систем.
• Бесступенчатое (инверторное) - в премиум-моделях, плавная и точная регулировка. Такие модели точнее подстраиваются к изменениям в системе, более тихие и энергосберегающие
• AutoAdapt - умная функция, при которой насос сам определяет оптимальный режим работы. Идеальный вариант для современных отопительных систем с термостатами и клапанами.

5. Материал корпуса

Влияет на устойчивость насоса к коррозии, срок службы и пригодность к определенным системам. Выбор зависит от типа теплоносителя и условий эксплуатации.

• Чугун - стандарт для систем отопления. Самый распространенный вариант для отопления. Прочный, надежный и доступный по цене. Не подходит для питьевой воды.
• Нержавеющая сталь - устойчива к агрессивным средам и коррозии. Используется в системах водоснабжения или где есть антифриз.
• Бронза / латунь - идеальны для горячего водоснабжения и питьевой воды, особенно в системах с открытым контуром, где материал контактирует с кислородом.

6. Назначение насоса

Определяет, где его можно применять

• Для отопления - стандартные циркуляционные модели.
• Для ГВС (горячего водоснабжения) - насосы с бронзовым корпусом, устойчивые к коррозии.
• Для теплого пола - маломощные с низкой скоростью.
• Для циркуляции охлаждающей жидкости - например, в промышленных или серверных системах - для отвода избыточного тепла
• Для бойлеров косвенного нагрева - обеспечивают эффективную рециркуляцию между бойлером и источником тепла (котлом).

7. Площадь помещения и гидравлические параметры

Влияют на выбор мощности насоса

• Для домов до 100 м² - достаточно насоса с расходом до 1 м³/ч и напором до 0,4 м.
• Для 120-200 м² - нужна более высокая производительность и напор от 0,6 м.
• Также учитывают количество контуров, тип труб, высоту подъема воды.


8. Внешние факторы, влияющие на выбор

Условия, в которых будет работать насос.

• Сезонность использования. Если насос работает круглый год - лучше брать экономичную модель с AutoAdapt или насос из энергосберегающей серии

Если насос используется только в отопительный сезон, можно выбрать простую модель с ручным управлением - она дешевле и не требует постоянной адаптации к изменениям. Главное - ежегодно проверять его перед запуском, чтобы избежать залипания ротора после простоя.

• Качество воды. Для жесткой воды лучше выбирать модели с керамическим ротором.

Если вода не жесткая (мягкая или умеренно жесткая), то стандартные модели с мокрым ротором и чугунным корпусом подходят без проблем. В таких условиях износ деталей минимален, и нет необходимости переплачивать за специальные материалы, такие как керамика или нержавейка.

• Шумовые требования. В спальных зонах или квартирах лучше использовать малошумные модели с инверторным управлением.

Если насос устанавливается в нежилой зоне (котельная, техническое помещение, подвал), то уровень шума не является критичным. В таких случаях можно смело выбирать стандартные модели с механическим управлением, даже если они немного громче - это позволяет сэкономить без потери функциональности.

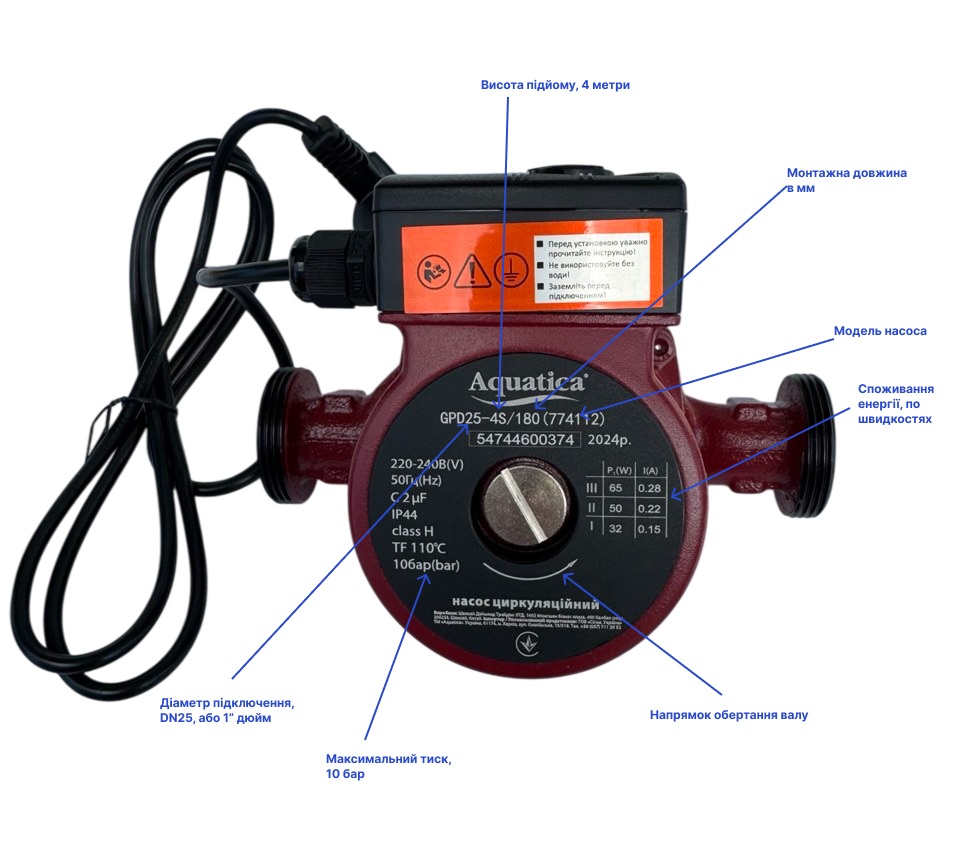

Маркировка (отметки на циркуляционном насосе): как правильно читать модель

На любом циркуляционном насосе обязательно указывается полное название модели, которое содержит техническую информацию о подключении, производительности и размерах. Знать, как читать маркировку насоса, - обязательно при замене или подборе новой модели для отопления.

Структура маркировки на примере AQUATICA 774112 25/40 180 мм:

Обозначение	Что означает
AQUATICA	Название бренда (украинский производитель насосного оборудования)
774112	Артикул (внутренний код модели, по которому легко найти товар в интернет-магазине)
25	Диаметр труб, с которым насос совместим - 25 мм (резьба 1")
40	Максимальный напор - 4 м (то есть "40" = 40 дм)
180 мм	Монтажная длина корпуса - межосевое расстояние между патрубками, должна точно совпадать с имеющимся трубопроводом

❗ Если хотя бы один из этих параметров не совпадает, насос может не подойти без дополнительных работ.

Знать, как читать обозначения на насосе AQUATICA или любом другом, - это способ избежать ошибок при покупке. Ориентируйтесь на три ключевые цифры: диаметр/напор/длина, а артикул поможет быстро найти нужную модель в интернет-магазине.



Типы циркуляционных насосов

Циркуляционные насосы делятся по сфере использования, конструкции и функциональности. Чтобы выбрать правильную модель, важно понимать, для какой системы она предназначена, какие имеет особенности и какие преимущества дает в конкретном случае.

Насосы для отопления бытовые

Самый распространенный тип, который используют в частных домах, квартирах, коттеджах. Работают в закрытых системах отопления с радиаторами или теплым полом.

• Монтируются на обратной или подающей линии.
• Стандартные размеры: 25/40, 25/60, 32/60 и др.
• Корпус обычно из чугуна.
• Примеры: AQUATICA 774112, Optima UPMH, Wilo Yonos Pico

Промышленные циркуляционные насосы промышленные

Используются в крупных системах - центральное отопление, котельные, ТРЦ, производственные объекты. Работают с большим объемом теплоносителя, повышенным давлением и температурой.

• Соединение фланцевое.
• Мощность - до нескольких кВт.
• Могут иметь запасной модуль управления.
• Примеры: Grundfos Magna3, Wilo Stratos GIGA

Энергосберегающие циркуляционные насосы

Современные модели с электронным управлением, которые автоматически подстраиваются под условия системы. Потребляют минимум электроэнергии, часто имеют класс A или A+.

• Оборудованы инверторным двигателем или AutoAdapt.
• Поддерживают PWM-сигнал (для подключения к умному дому или контроллеру).
• Очень тихие и долговечные.
• Примеры: Grundfos Alpha2, Optima PRIME UPMH 25-40AUTO, Wilo Yonos PICO

Насосы для рециркуляции (ГВС)

Предназначены для постоянной циркуляции горячей воды в системах ГВС (горячего водоснабжения), чтобы вода мгновенно поступала из крана без задержки.

• Работают с питьевой водой, поэтому корпус из бронзы или нержавейки.
• Маломощные, рассчитаны на постоянную работу.
• Часто имеют таймер или термостат.
• Примеры: Grundfos Comfort, Wilo Star-Z, Aquatica 774430

Правильный выбор циркуляционного насоса - это залог эффективной работы системы отопления, минимального потребления электроэнергии и долговечности всей системы. Чтобы избежать лишних затрат и ошибок при монтаже, всегда ориентируйтесь на расчеты расхода и напора, маркировку модели, тип управления и совместимость с вашей системой.
