Эта статья для владельцев частных домов и дач, которые хотят понять, как по-человечески и без лишних формул выполнить расчет напора и расхода (TDH и Q) глубинного насоса, выбрать «рабочую точку» и подобрать модель, которая реально обеспечивает комфортное давление в кране и полив.

Вступление. У большинства домовладельцев одна и та же история: насос «как будто тянет», но душ слабый, полив едва брызгает, а электросчетчик крутится быстрее, чем хотелось бы. Причина не в «невезенье», а в том, что насос подбирали «на глаз» — без учета статического/динамического уровня, потерь в трубе и необходимого давления в точке потребления. Хорошая новость: расчет прост, если двигаться шаг за шагом. Ниже — формула TDH, объяснение «на пальцах», таблицы расхода л/мин, пример «с нуля» и краткий чек-лист измерений.

Как посчитать TDH в 5 шагов (краткое руководство):

1. Измерьте динамический уровень воды и высоту самой высокой точки потребления.

2. Оцените потери напора: ориентир ~10 м на каждые 100 м трубы Ø25–32 мм при Q ≤ 2 м³/ч + 1–2 м на фитинги/фильтры.

3. Задайте нужное давление в кране (например, 2 бар для душа) и переведите в метры: 10 м водяного столба ≈ 1 бар.

4. Подсчитайте: TDH = Hст + Hпотерь + Hдавление (это и есть «формула TDH»).

5. Определите Q (расход) по приборам/жильцам и поливу, сведите с дебетом скважины; найдите рабочую точку насоса на кривой H–Q.


Что входит в «общий напор» (TDH)

TDH (Total Dynamic Head) — это высота, которую насос должен «преодолеть» с учетом трех составляющих:
TDH = Hст + Hпотерь + Hдавление.

• Hст (статический компонент) - подъем воды от динамического уровня до самой высокой точки использования (например, душ на втором этаже).
• Hпотерь - потери напора на трение в трубах, фитингах, фильтрах, обратном клапане.
• Hдавление - «желаемое» давление в кране, пересчитанное в метры водяного столба.


Конверсия давления: 10 м водяного столба ≈ 1 бар.
Пример: нужно 2 бара в душе → это ~20 м. Если вы спрашиваете «10 м водяного столба - это сколько бар?» - примерно 1 бар.

Статический и динамический уровень - простым языком

• Статический уровень: глубина воды в покое, когда насос не работает.
• Динамический уровень: глубина во время отбора, когда уровень «проседает» (это проседание — drawdown). В расчете берем именно динамический уровень, потому что насос работает в движении, а не «на бумаге».


Мини-пример. Статический 20 м, во время прокачки упал до 26 м; самая высокая точка в доме +6 м. Итак, Hст = 26 + 6 = 32 м.

Потери на трение: как оценить без таблиц

Представьте, что вода «трется» о стенки трубы — каплям сложнее двигаться, и часть напора исчезает. Чтобы не лезть в справочники, придерживайтесь простого правила:

• Для труб Ø25–32 мм при расходе до 2 м³/ч берите ~10 м потерь на каждые 100 м трассы.
• Плюс 1–2 м запаса на фитинги/фильтры/клапаны.


Пример. Трасса 40 м ПЭ32: 40/100 × 10 м ≈ 4 м + ~2 м на фитинги → ~6 м.

Какое давление комфортно в точке потребления

• Бытовой диапазон: 1,5–3 бар.
• Душ: ~2 бар - комфортно большинству.
• Полив: часто 2,5–3 бар, особенно для форсунок/длинных шлангов.


Повышайте давление, если у вас есть второй этаж, узкие насадки, длинные трассы или активный полив. Уменьшайте - когда дебет слабый или хотите экономить электроэнергию и ресурс насоса.

Как собрать исходные данные на объекте

Буквально несколько замеров - и у вас точная картинка. Вот чек-лист замеров:

• Как измерить глубину/уровень: веревка с утяжелителем + метки; делаем пробный отбор и фиксируем динамический уровень.
• Высота самой высокой точки: разница между землей и, например, душем на втором этаже.
• Длина и диаметр трассы, количество фитингов/фильтров, наличие обратного клапана.
• Желаемое давление в кране (Pкр).
• Площадь/сценарии полива.
• Дебет скважины (Qсв): стабильный расход, который скважина держит без опасного падения уровня.


Таблица «Быстрые исходные данные»

Параметр	Обозначение	Как определить
Динамический уровень, м	Hдин	Прокачать скважину и замерить глубину в работе
Самая высокая точка, м	Hвыс	Разница высот от земли до самого высокого крана
Длина трассы, м	L	Измерить рулеткой/по плану участка
Диаметр трубы	Ø	Маркировка (например, ПЭ32)
Фитинги/фильтры	-	Посчитать, добавить 1–2 м потерь
Требуемое давление, бар	Pкр	Бытовой комфорт 1,5–3 бар (душ ~2 бар)
Дебет скважины, л/мин	Qсв	Пробная отбор до стабильного уровня



Рассчитываем расход Q для дома

Метод 1. По сантехприборам (мгновенные л/мин). Это самый честный способ для пиковых режимов.

Прибор	Типичный мгновенный расход, л/мин
Душ	8
Кухонный смеситель	6–8
Умывальник	5–7
Набор бачка WC	6
Стиральная машина (комплект)	8–12
Посудомоечная машина (набор)	7
Полив (шланг/форсунки)	10–20

Сложите те, которые могут включаться одновременно, и умножьте на коэффициент одновременности 0,5–0,7. Отдельно добавьте расход на полив. Это и есть расход по приборам.

Метод 2. По жильцам + полив. Ориентир: 1 человек ≈ 200 л/сутки. Для пикового режима берите ~8,5 л/мин на человека в «горячие часы», умножьте на 0,5–0,7, добавьте полив.
Обязательно сверьте: Qразр ≤ Qсв (дебет скважины). Если нет - ограничиваем одновременность, ставим больший гидроаккумулятор, разносим полив по очереди.



Рабочая точка и кривая насоса

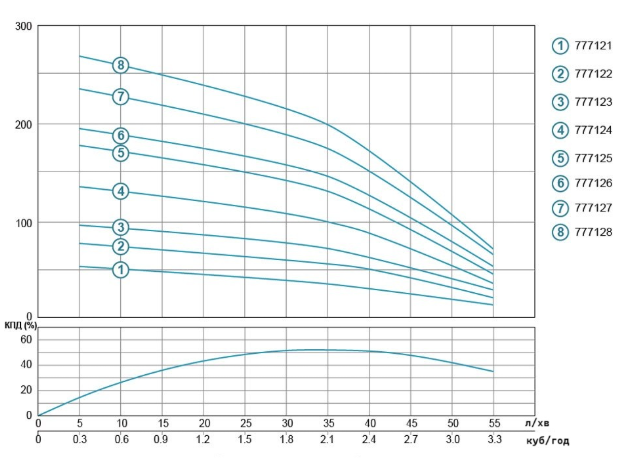

В паспорте каждого насоса есть кривая H–Q: по оси X - Q (м³/ч или л/мин), по оси Y - H (м). Вы ставите на графике свою пару (Q, TDH) и смотрите, лежит ли точка в средней части кривой. Там насос работает тише, экономнее и дольше.
Закладываем запас по напору 10–15%, а если планируете активный полив - до 20%.
В качестве ориентиров линеек под бутовые расходы часто рассматривают, например, Aquatica 777123, Pedrollo 4SR 2/10, OPTIMA 4SDm3/11 - далее все решает фактическая кривая H–Q и ваши H и Q.

Пример расчета «с нуля»

Входные данные (по условию): дом 2 этажа, 4 человека; глубина скважины 40 м; статический 20 м; динамический 26 м; до дома 35 м; ПЭ32; самая высокая точка +6 м; давление 2 бар; полив 150 м²  - 12 л/мин.

Шаг 1. TDH.

• Hст = 26 + 6 = 32 м.

• Hпотерь: 35 м ПЭ32 → 35/100×10 ≈ 3,5 м + 2 м на фитинги = ~6 м.

• Hтис: 2 бар × 10 = 20 м.
  TDH = 32 + 6 + 20 = 58 м → округляем до ~60 м.


Шаг 2. Q.
Быт: ориентировочно одновременно душ (10), кухня (7), набор WC (7) → 24 л/мин; с коэффициентом 0,7 → ~17 л/мин. Добавьте запас на другие сценарии (например, стиральная/посудомоечная по очереди) и полив 12 л/мин → ~29–32 л/мин. С учетом пиков принимаем ~40 л/мин (≈2,4–2,5 м³/ч)  -  это типичная цель для дома на 4 человека с поливом.
Проверка: Qсв (дебет) должен быть не меньше Qразр.

Шаг 3. Подбор насоса по H и Q.
Ищем кривую, где точка (2,5 м³/ч; ~60 м) находится в центре рабочей зоны и есть запас по напору 10–15%. Обязательно предусматриваем защиту сухого хода, фильтр грубой очистки и обратный клапан.

Типичные ошибки и как их избежать

• Слишком узкая труба. Потери растут, насос «душится», шум, падает давление в кране. Решение: Ø25–32 мм для Q до 2 м³/ч, проверять «10 м/100 м».

• Игнорирование динамического уровня. Брать «статический» — значит занижать TDH. Решение: измерять в работе, фиксировать статический и динамический уровень.

• Выбор «по максимуму». Избыточный напор = перегрев, кавитация, шум, лишние затраты. Решение: рабочая точка в центре кривой, запас 10–15% (полив - до 20%).

• Без защит. Отсутствует контроль сухого хода, фильтры, реле давления - риск поломок. Решение: базовый комплект защиты.

• Не учли дебет скважины. Если Qразр > Qсв, уровень падает, насос хватает воздух. Решение: ограничить одновременность, увеличить гидроаккумулятор, каскадировать полив.


Что купить дальше

1. Отсеките модели, у которых кривая не покрывает ~2,5 м³/ч на ~60 м (ваша цель).

2. Оставьте те, где рабочая точка лежит в середине кривой H–Q, а запас по напору  10–15% (полив - до 20%).

3. Убедитесь в соответствии глубины погружения, размера колодца/скважины, диаметра трубы.

4. Удобно сделать онлайн подбор по рабочей точке (без внешних сервисов - просто пользуйтесь паспортными кривыми).

5. Далее просмотрите ассортимент в разделе Глубинные насосы и сравните линейки Aquatica (DONGYIN, Pedrollo, Optima по графикам H–Q и набору защит.




FAQ

Как пересчитать метры водяного столба в бар?
Делите на 10: 10 м ≈ 1 бар, 20 м ≈ 2 бар.

Какое давление должно быть в кране для душа?
Ориентир ~ 2 бар, для быта в целом - 1,5–3 бар.

Как быстро оценить потери в трубе без таблиц?
Берите ~ 10 м/100 м для Ø25–32 мм при Q ≤ 2 м³/ч + 1–2 м на фитинги/фильтры.

Что делать, если дебет скважины меньше расчетного расхода?
Уменьшить одновременность, поставить больший гидроаккумулятор, разнести полив или скорректировать Q до уровня Qсв.

Какой запас по напору брать - 10% или 20%?
В быту достаточно 10–15%; для активного полива - до 20%.

Чем отличается статический от динамического уровня?
Статический - в покое; динамический - во время отбора. В расчете берем динамический.

Как читать кривую H–Q в паспорте насоса?
По X - Q, по Y - H; ваша рабочая точка должна попасть в середину кривой.

Влияет ли диаметр трубы на подбор насоса?
Да. Меньший Ø повышает потери напора, увеличивает TDH и требования к насосу.

Как учесть полив участка в расходе?
Добавьте расход на полив (л/мин) к бытовому, с учетом коэффициента одновременности.

Соответствуют ли мои показатели нормам давления в сети дома?
Да, если вы в диапазоне 1,5–3 бар; для душа ~2 бар, для полива 2,5–3 бар.
