Глибинний насос: розрахунок напору і витрати простими кроками

Ця стаття для власників приватних будинків і дач, які хочуть зрозуміти, як по-людськи і без зайвих формул виконати розрахунок напору і витрати (TDH і Q), вибрати «робочу точку» й підібрати модель, що реально забезпечить комфортний тиск у крані та полив.

У більшості домовласників одна й та сама історія: насос «ніби тягне», але душ слабкий, полив ледве бризкає, а електролічильник крутиться швидше, ніж хотілося б. Причина не в «невезінні», а в тому, що насос підбирали «на око» - без урахування статичного/динамічного рівня, втрат у трубі та потрібного тиску в точці споживання. Добра новина: розрахунок простий, якщо рухатися крок за кроком. Нижче - формула TDH, пояснення «на пальцях», таблиці витрат л/хв, приклад «з нуля» і короткий чек-лист вимірів.

Як порахувати TDH у 5 кроків (короткий гайд):

1. Виміряйте динамічний рівень води і висоту найвищої точки споживання.

2. Оцініть втрати напору: орієнтир ~10 м на кожні 100 м труби Ø25–32 мм при Q ≤ 2 м³/год + 1–2 м на фітинги/фільтри.

3. Задайте потрібний тиск у крані (наприклад, 2 бар для душу) і переведіть у метри: 10 м водяного стовпа ≈ 1 бар.

4. Підсумуйте: TDH = Hст + Hвтрат + Hтис (це і є «формула TDH»).

5. Визначте Q (витрату) по приладах/мешканцях і поливу, звірте з дебетом свердловини; знайдіть робочу точку насоса на кривій H–Q.


Що входить у «загальний напір» (TDH)

TDH (Total Dynamic Head) - це висота, яку насос має «подолати» з урахуванням трьох складових:
TDH = Hст + Hвтрат + Hтис.

• Hст (статичний компонент) - підйом води від динамічного рівня до найвищої точки використання (наприклад, душ на другому поверсі).

• Hвтрат - втрати напору на тертя у трубах, фітингах, фільтрах, зворотному клапані.

• Hтис - «бажаний» тиск у крані, перерахований у метри водяного стовпа.


Конверсія тиску: 10 м водяного стовпа ≈ 1 бар.
Приклад: треба 2 бар у душі → це ~20 м. Якщо ви питаєте «10 м водяного стовпа - це скільки бар?» - приблизно 1 бар.

Статичний і динамічний рівень - простою мовою

• Статичний рівень: глибина води у спокої, коли насос не працює.

• Динамічний рівень: глибина під час відбору, коли рівень «просідає» (це просідання — drawdown). У розрахунку беремо саме динамічний рівень, бо насос працює у русі, а не «на папері».


Міні-приклад. Статичний 20 м, під час прокачування впав до 26 м; найвища точка в будинку +6 м. Отже, Hст = 26 + 6 = 32 м.

Втрати на тертя: як оцінити без таблиць

Уявіть, що вода «треться» об стінки труби - краплям складніше рухатись, і частина напору зникає. Щоб не лізти в довідники, тримайте просте правило:

• Для труб Ø25–32 мм при витраті до 2 м³/год беріть ~10 м втрат на кожні 100 м траси.
• Плюс 1–2 м запасу на фітинги/фільтри/клапани.

Приклад. Траса 40 м ПЕ32: 40/100 × 10 м ≈ 4 м + ~2 м на фітинги → ~6 м.

Який тиск комфортний у точці споживання

• Побутовий діапазон: 1.5–3 бар.
• Душ: ~2 бар - комфортно більшості.
• Полив: часто 2.5–3 бар, особливо для форсунок/довгих шлангів.


Підвищуйте тиск, якщо маєте другий поверх, вузькі насадки, довгі траси або активний полив. Зменшуйте - коли дебет слабкий або хочете економити електроенергію й ресурс насоса.

Як зібрати вихідні дані на об’єкті

Буквально кілька замірів - і у вас точна картинка. Ось чек-лист вимірів:

• Як виміряти глибину/рівень: мотузка з обтяженням + мітки; робимо пробний відбір і фіксуємо динамічний рівень.
• Висота найвищої точки: різниця між землею і, наприклад, душем на другому поверсі.
• Довжина та діаметр траси, кількість фітингів/фільтрів, наявність зворотного клапана.
• Бажаний тиск у крані (Pкр).
• Площа/сценарії поливу.
• Дебет свердловини (Qсв): стабільна витрата, яку свердловина тримає без небезпечного падіння рівня.


Таблиця «Швидкі вихідні дані»

Параметр	Позначення	Як визначити
Динамічний рівень, м	Hдин	Прокачати свердловину і заміряти глибину у роботі
Найвища точка, м	Hвис	Різниця висот від землі до найвищого крана
Довжина траси, м	L	Виміряти рулеткою/за планом ділянки
Діаметр труби	Ø	Маркування (наприклад, ПЕ32)
Фітинги/фільтри	-	Порахувати, додати 1–2 м втрат
Потрібний тиск, бар	Pкр	Побутовий комфорт 1.5–3 бар (душ ~2 бар)
Дебет свердловини, л/хв	Qсв	Пробний відбір до стабільного рівня



Рахуємо витрату Q для будинку

Метод 1. По сантехприладах (миттєві л/хв). Це найчесніший спосіб для пікових режимів.

Прилад	Типова миттєва витрата, л/хв
Душ	8–12
Кухонний змішувач	6–8
Умивальник	5–7
Набір бачка WC	6–8
Пральна машина (набір)	8–12
Посудомийка (набір)	7–10
Полив (шланг/форсунки)	10–20+

Складіть ті, що можуть вмикатися одночасно, і помножте на коефіцієнт одночасності 0.5–0.7. Окремо додайте витрату на полив. Це і є витрата по приладах.

Метод 2. По мешканцях + полив. Орієнтир: 1 особа ≈ 200 л/добу. Для пікового режиму беріть ~8.5 л/хв на людину у «гарячі години», множте на 0.5 - 0.7, додавайте полив.
Обов’язково звірити: Qрозр ≤ Qсв (дебет свердловини). Якщо ні - обмежуємо одночасність, ставимо більший гідроакумулятор, розносити полив по чергах.



Робоча точка і крива насоса

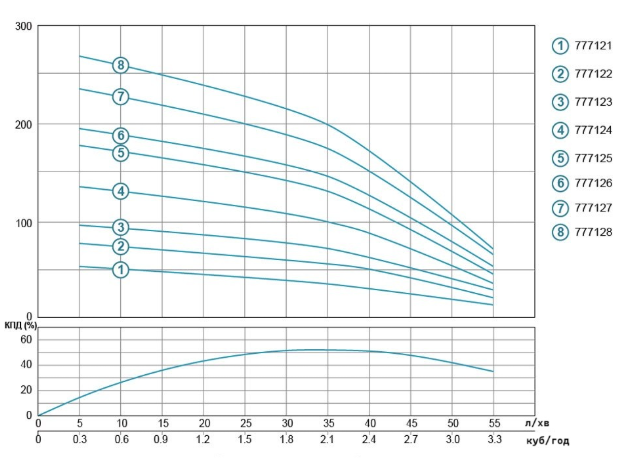

У паспорті кожного насоса є крива H–Q: по осі X - Q (м³/год або л/хв), по осі Y - H (м). Ви ставите на графіку свою пару (Q, TDH) і дивитесь, чи лежить точка у середній частині кривої. Там насос працює тихіше, економніше і довше.
Закладаємо запас по напору 10–15%, а якщо плануєте активний полив - до 20%.
Як орієнтири лінійок під бутові витрати часто розглядають, наприклад, Aquatica 777123, Pedrollo 4SR 2/10, OPTIMA 4SDm3/11 - далі все вирішує фактична крива H–Q та ваші H і Q.

Приклад розрахунку «з нуля»

Вхідні дані (за умовою): будинок 2 поверхи, 4 особи; глибина свердловини 40 м; статичний 20 м; динамічний 26 м; до будинку 35 м; ПЕ32; найвища точка +6 м; тиск 2 бар; полив 150 м²  -  12 л/хв.

Крок 1. TDH.

• Hст = 26 + 6 = 32 м.
• Hвтрат: 35 м ПЕ32 → 35/100×10 ≈ 3.5 м + 2 м на фітинги = ~6 м.
• Hтис: 2 бар × 10 = 20 м.
  TDH = 32 + 6 + 20 = 58 м → округлюємо до ~60 м.


Крок 2. Q.
Побут: орієнтовно одночасно душ (10), кухня (7), набір WC (7) → 24 л/хв; з коефіцієнтом 0.7 → ~17 л/хв. Додайте запас на інші сценарії (наприклад, пральна/посудомийна чергою) і полив 12 л/хв → ~29–32 л/хв. З урахуванням піків приймаємо ~40 л/хв (≈2.4–2.5 м³/год)  -  це типова ціль для дому на 4 особи з поливом.
Перевірка: Qсв (дебет) має бути не менший за Qрозр.

Крок 3. Підбір насоса по H і Q.
Шукаємо криву, де точка (2.5 м³/год; ~60 м) в центрі робочої зони і є запас по напору 10–15%. Обов’язково передбачаємо захист сухий хід, фільтр грубого очищення і зворотний клапан.



Типові помилки і як їх уникнути

• Завузька труба. Втрати ростуть, насос «душиться», шум, падає тиск у крані. Рішення: Ø25–32 мм для Q до 2 м³/год, перевіряти «10 м/100 м».
• Ігнор динамічного рівня. Брати «статичний» - означає занижувати TDH. Рішення: міряти у роботі, фіксувати статичний і динамічний рівень.
• Вибір «по максимуму». Надлишковий напір = перегрів, кавітація, шум, зайві витрати. Рішення: робоча точка в центрі кривої, запас 10–15% (полив - до 20%).
• Без захистів. Відсутній контроль сухого ходу, фільтри, реле тиску - ризик поломок. Рішення: базовий комплект захисту.
• Не врахували дебет свердловини. Якщо Qрозр > Qсв, рівень падає, насос хапає повітря. Рішення: обмежити одночасність, збільшити гідроакумулятор, каскадувати полив.


Що купити далі

1. Відсічіть моделі, у яких крива не покриває ~2.5 м³/год на ~60 м (ваша ціль).
2. Залиште ті, де робоча точка лежить у середині кривої H–Q, а запас по напору  10 - 15% (полив - до 20%).
3. Переконайтеся у відповідності глибині занурення, розміру колодязя/свердловини, діаметру труби.
4. Зручно зробити онлайн підбір за робочою точкою (без зовнішніх сервісів - просто користуйтесь паспортними кривими).
5. Далі перегляньте асортимент у розділі Глибинні насоси і порівняйте лінійки Aquatica (DONGYIN, Pedrollo, Optima за графіками H–Q і набором захистів.




FAQ

Як перерахувати метри водяного стовпа в бар?
Діліть на 10: 10 м ≈ 1 бар, 20 м ≈ 2 бар.

Який тиск має бути в крані для душа?
Орієнтир  ~ 2 бар, для побуту загалом - 1.5–3 бар.

Як швидко оцінити втрати у трубі без таблиць?
Беріть ~ 10 м/100 м для Ø25–32 мм при Q ≤ 2 м³/год + 1–2 м на фітинги/фільтри.

Що робити, якщо дебет свердловини менший за розрахункову витрату?
Зменшити одночасність, поставити більший гідроакумулятор, рознести полив, або скоригувати Q до рівня Qсв.

Який запас по напору брати - 10% чи 20%?
У побуті достатньо 10–15%; для активного поливу - до 20%.

Чим відрізняється статичний від динамічного рівня?
Статичний - у спокої; динамічний - під час відбору. У розрахунку беремо динамічний.

Як читати криву H–Q у паспорті насоса?
По X - Q, по Y - H; ваша робоча точка має потрапити в середину кривої.

Чи впливає діаметр труби на підбір насоса?
Так. Менший Ø підвищує втрати напору, збільшує TDH і вимоги до насоса.

Як врахувати полив ділянки у витраті?
Додайте витрату на полив (л/хв) до побутової, з урахуванням коефіцієнта одночасності.

Чи відповідають мої показники нормам тиску у мережі будинку?
Так, якщо ви в діапазоні 1.5–3 бар; для душу  ~2 бар, для поливу  2.5–3 бар.
